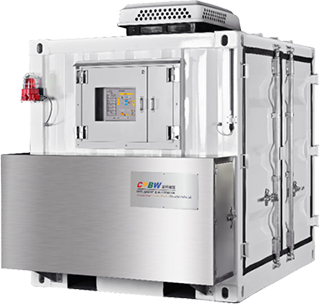

钻井液/钻井工程现场数字/智能服务系统-DFS系统
DFS System
钻井液/钻井工程现场数字/
智能服务系统-DFS系统
DFS System

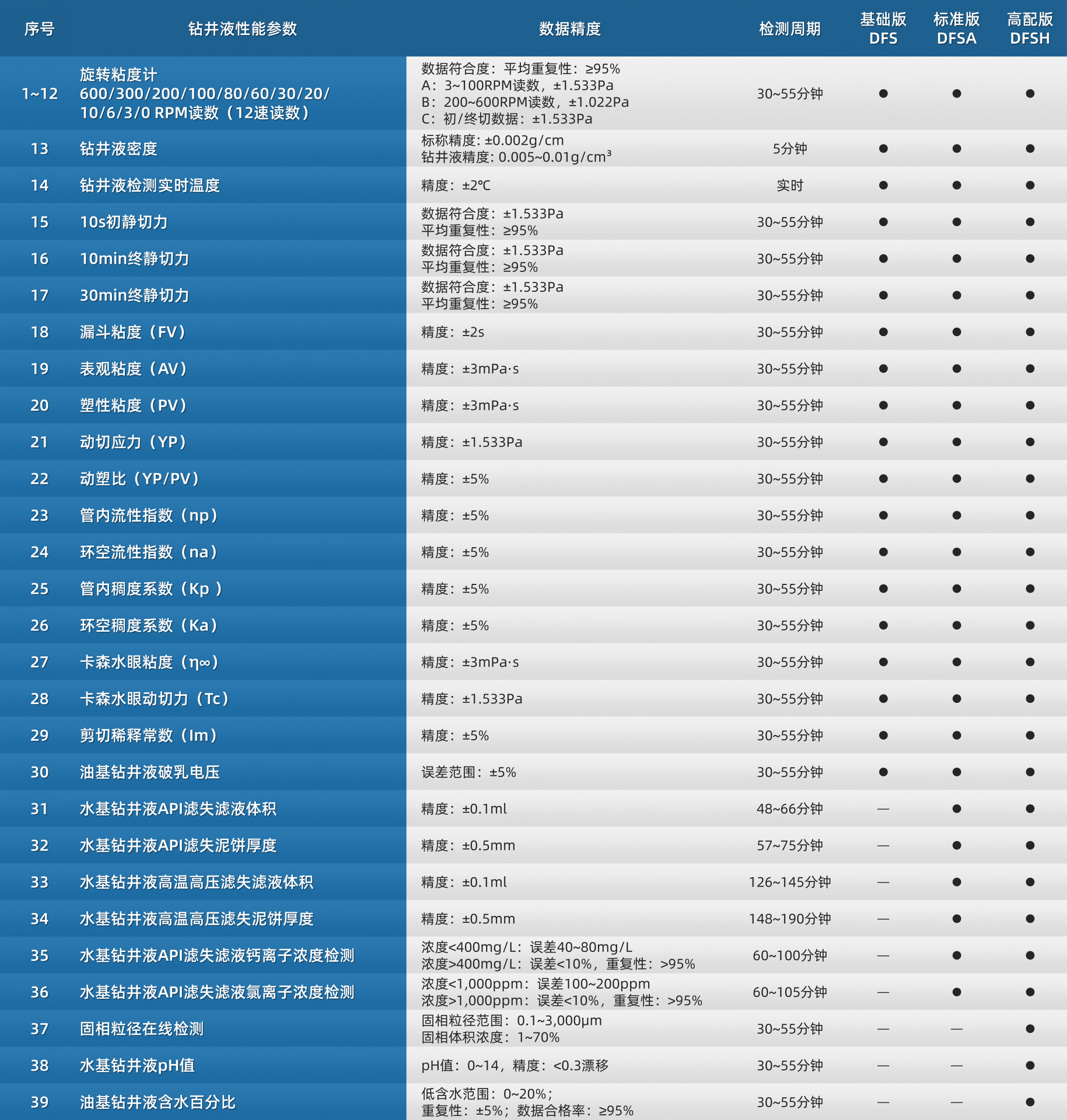

DFS系统数据输出
DFS System Data Output
DFS系统基础功能：实现钻井液性能参数钻井工程现场/实时/全自动/无人干预/连续运行的数字化监测。
DFS系统技术能力
DFS System Technical Capability
1
适用于陆地、海洋钻井工程现场；环境适应性温度：-30~55℃；
2
满足防爆认证：CNEX/NEPSI/PCEC Zone2 或 ATEX Zone2，防爆标志：Ex db eb ib mb pxb II B T2 Gb；
3
钻井液适应性：水基/油基/合成基/无固相钻井液（不涉及堵漏专用钻井液）；
表观粘度范围：0~150mPa·s；温度范围：10~80℃；密度范围=0~3g/cm³；
具备监测温度跟随功能（油基钻井液推荐监测温度：65℃；水基钻井液推荐监测温度：50℃）；
4
实现自动钻井液流型（宾汉/幂律/赫巴/卡森）的判断；具备直接获取多数据能力及周期性呈现批数据/曲线的功能；
5
配备DFSIMS软件：DFS系统全井筒随钻/动态水力学数字化描述/分析/预警及工程参数推荐软件，输出全井筒随钻/动态水力学数字化描述的数据/曲线，涉及：ECD&ESD、井眼清洁&岩屑床、抽吸&激动压力、钻头水力学&钻头选型计算、随钻环空钻井液流变性数据；
6
标准版、高配版配备AHT子系统，实现水基钻井液在线自动API/高温高压滤失滤液体积&泥饼厚度检测及API滤失滤液Ca2+/Cl⁻浓度在线自动检测；
7

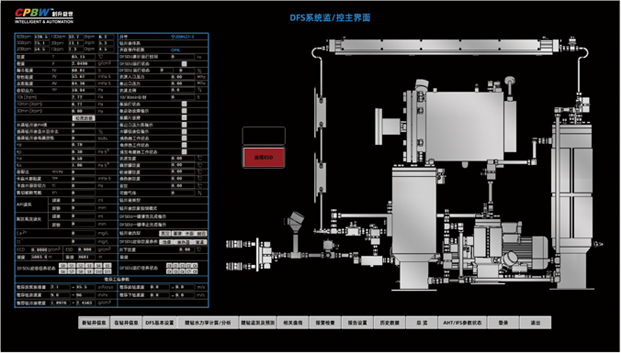

配备RPCT（远程监控便携式用户终端），实现现场远程对DFSDU的监/控；
8
配备DRDT（现场钻井工程值班房或司钻房显示终端），实现DFS系统全部输出数据/曲线的随钻/动态显示；
9
实现现场数据通讯模式自动获取录井、定向井实时数据；
10
具备依据用户需求完成针对用户数据需要的数据远传（标准WITS0格式或自定义WITS0格式或TCP/IP协议/FTP服务）；
11
配备DERSS系统（钻井专家远程支持系统）；自带软/硬件的数据服务器系统，布放于用户数据中心或指定地点，实现DFS系统现场/远程自成一体信息/数据共享渠道和平台。具体请见独立介绍页面；
12
具备现场钻井液小样实验能力，实现调浆/配浆参数的迅速确认，缩短现场钻井液研判/调配时间。
DFS系统自动输出报告
1
遵循ANSI/API 13B-1/2、GB/T 16783.1/2标准的指引，提供系统自动生成的DFS系统流变性检测标定报告；
2
DFSMMDR：DFS系统监测/管理日报；每日0时至24时固定全天报告；或从前一天任意时刻开始至今日满24小时自动输出报告；或任意时点手动获取从此刻开始至前24小时的报告；
3
DFSIMSCR：DFSIMS软件综合报告；从0时起起每4小时自动形成报告或任意时点手动获取；
4
DFS系统随钻/动态预警功能，可智能输出5种基于随钻/动态全井筒实时数据的预警报告，包含：
● 钻井液性能参数监测预警报告（DFPPWR）
● ECD监测对比三压力预警报告（ECDWR）
● 井眼清洁预警报告（WBCWR）
● 起下钻开始建议报告（TSRR）
● 岩屑床高度预警报告（CBHWR）
DFS系统选配技术能力
DFS System Optional Technical Capability
1
溢流预警系统：实现钻井现场对环空返出液密度的连续监测且形成与DFSDU模块所实时监测的入井钻井液密度进行比对/反馈；
2
IFS子系统：自动中间喂液系统（海洋版本标配/陆地版本选配）。具备Zone 1防爆认证，防爆标志：Ex db eb II B T3 Gb；
3
DFSMU：DFS系统监控/人机工作站（陆地钻井现场推荐选配）。布放于钻井现场安全区域，配备：电源（AC 220V/50Hz & AC 110V/60Hz）接口、空调、电暖气、照明、工业嵌入式主机&显示器（RCT，远程用户终端）、无线通讯端口、无线键盘&鼠标、有线网络接口、工作台&椅、文件柜&储物柜；；
4
VF&VPSS：独立变压/变频撬。支持：AC 380V/50Hz & AC 460V/60Hz，25KVA，符合IP65等级；
5
备注：
● 上述4个选配功能是基于DFS系统主机设备DFSDU的存在而运行；用户基于配备DFSDU的情况下可进行选择；
● 上述4个选配功能之间没有因果和相互依赖关系。
● 上述4个选配功能是基于DFS系统主机设备DFSDU的存在而运行；用户基于配备DFSDU的情况下可进行选择；
● 上述4个选配功能之间没有因果和相互依赖关系。

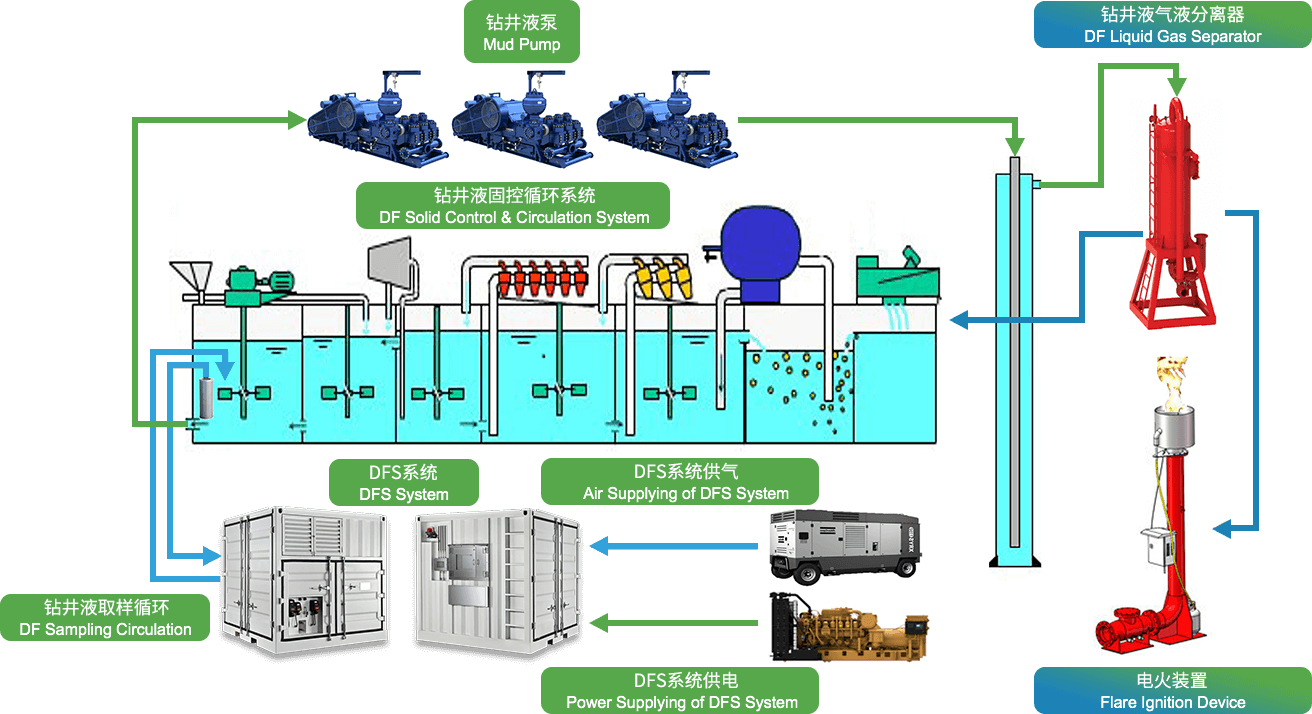

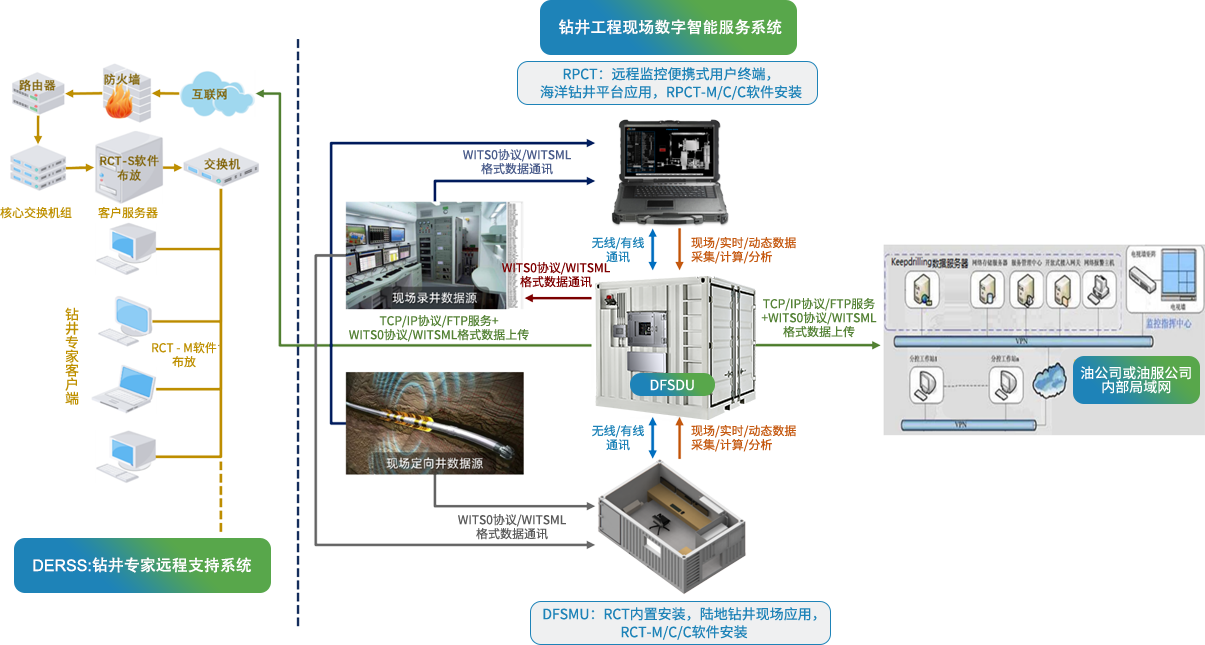

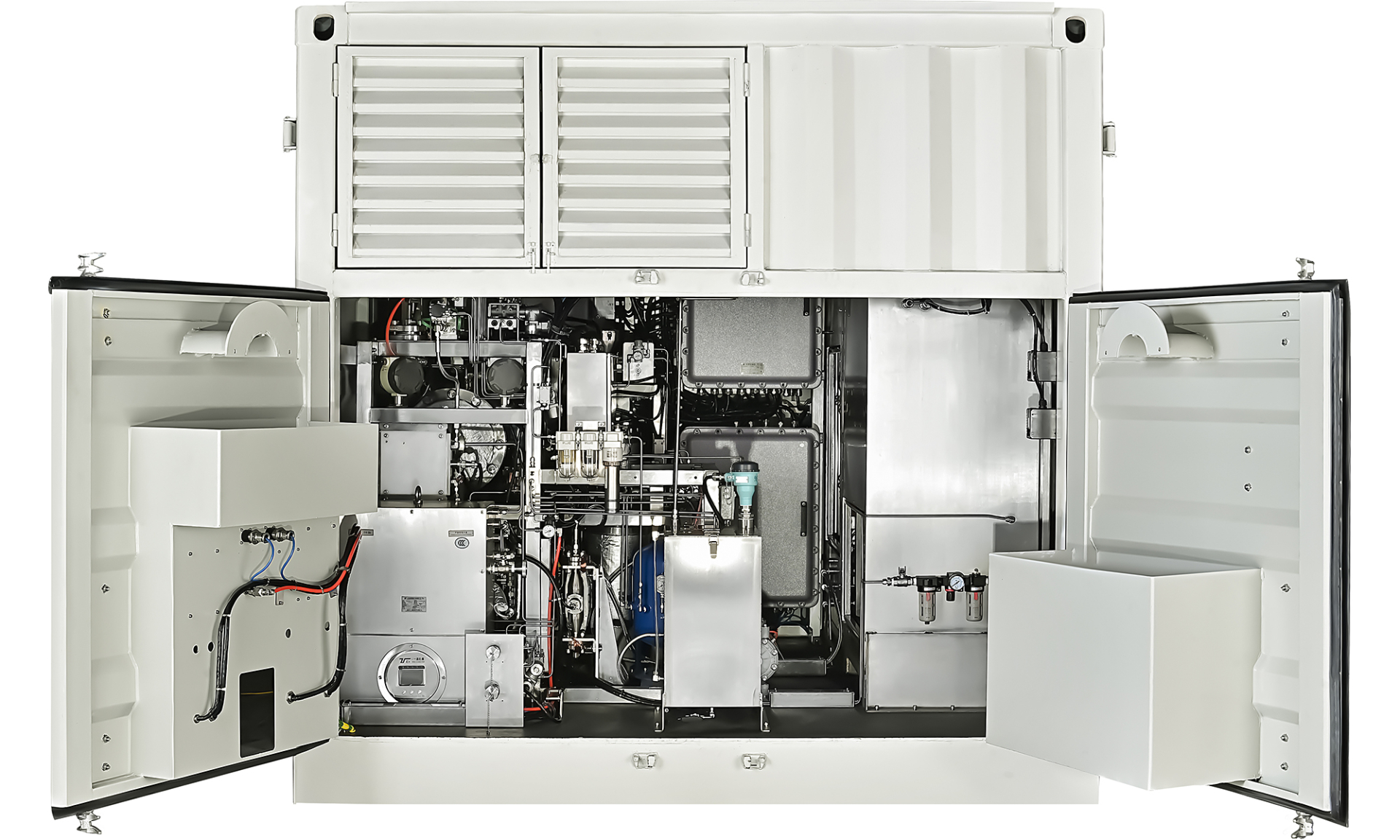

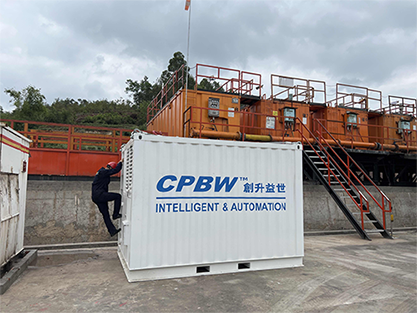

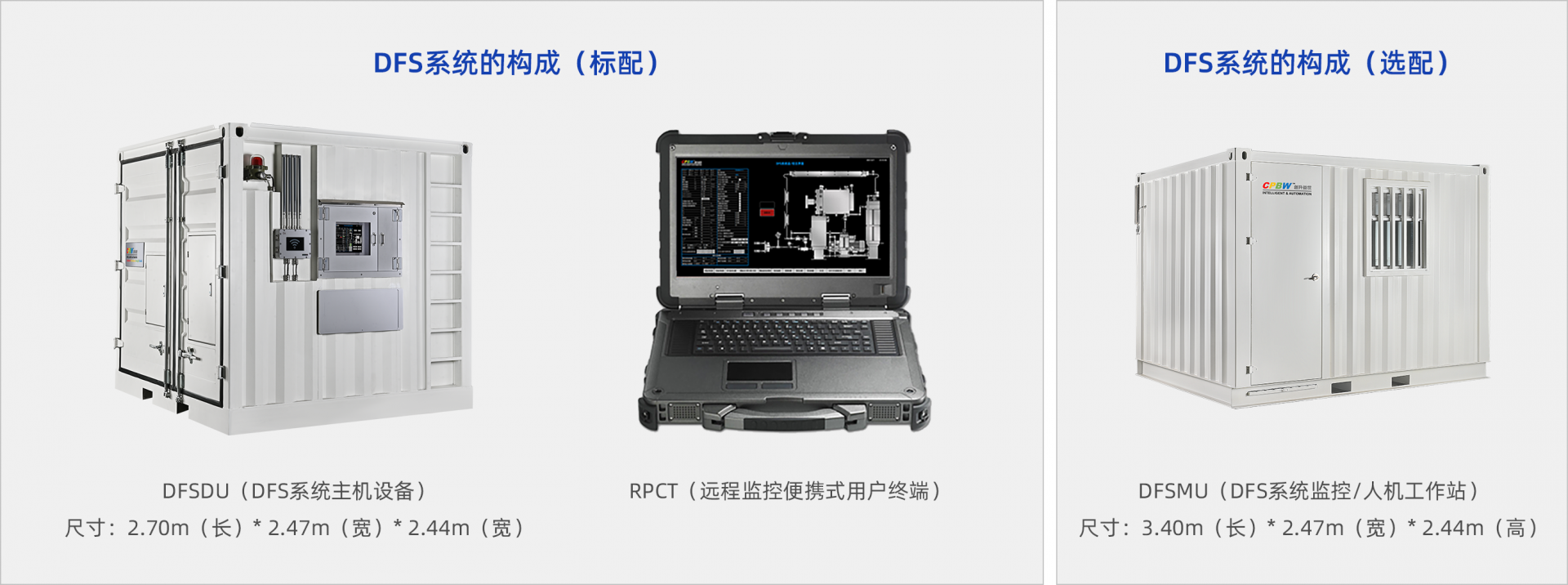

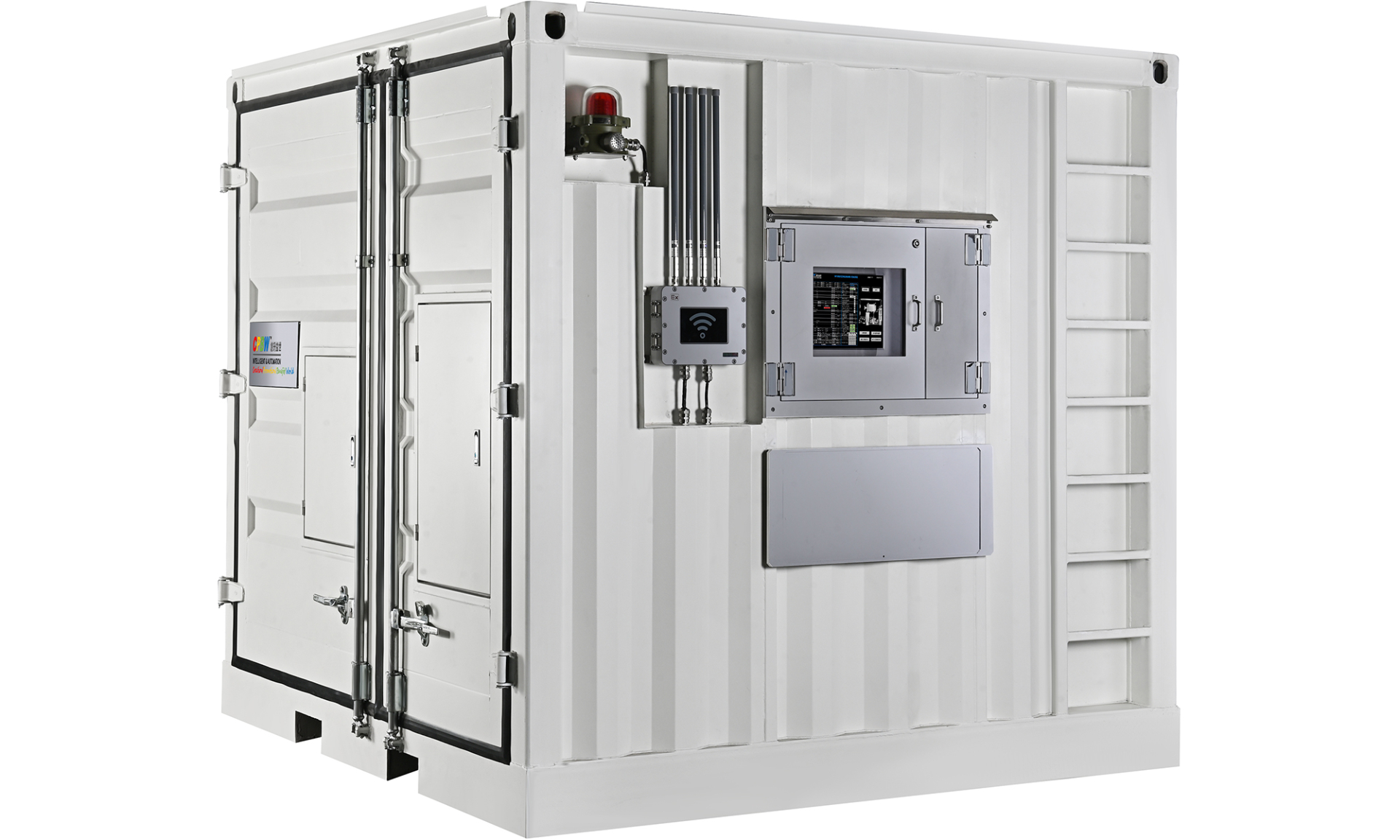

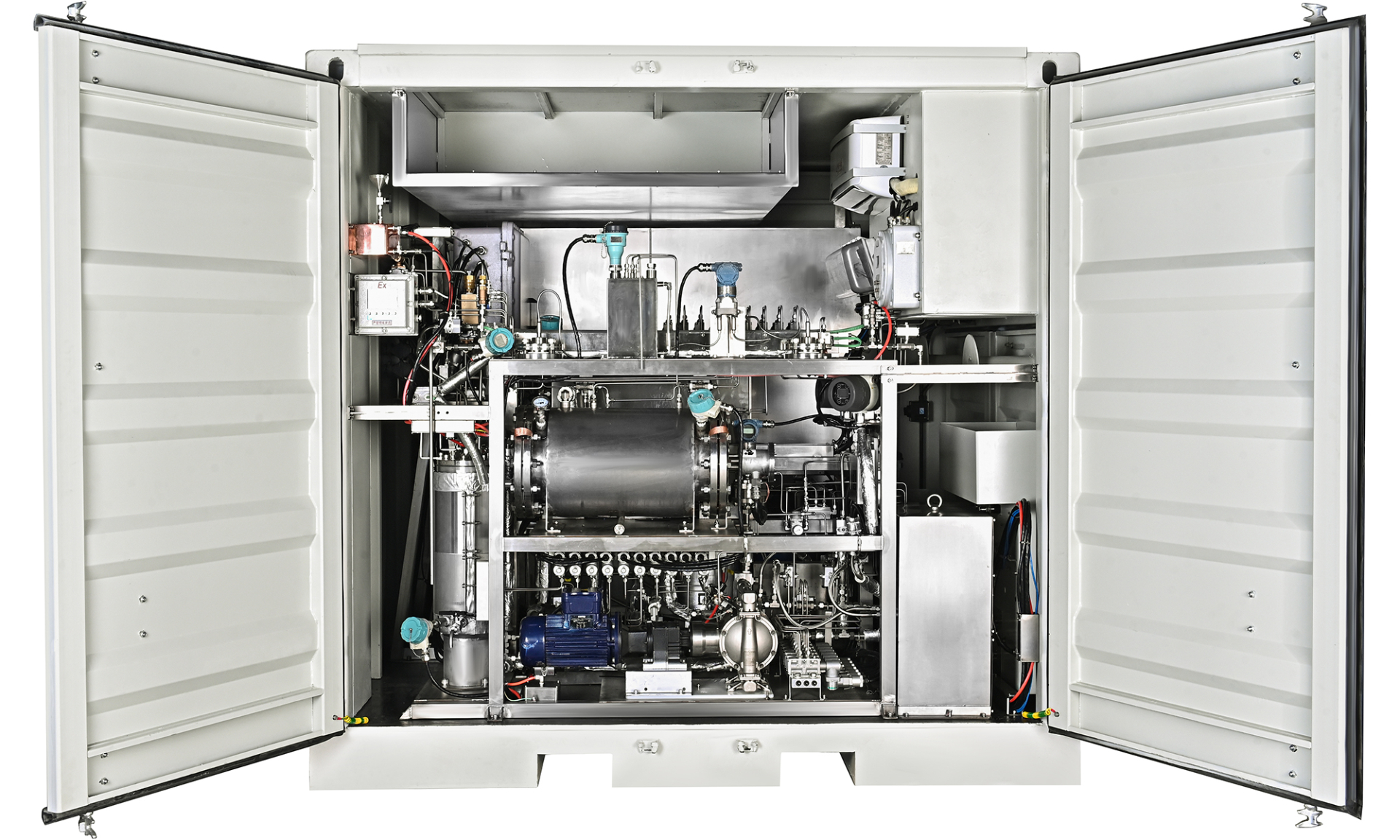

DFS系统构成和现场布放
DFS System Composition and Site Layout

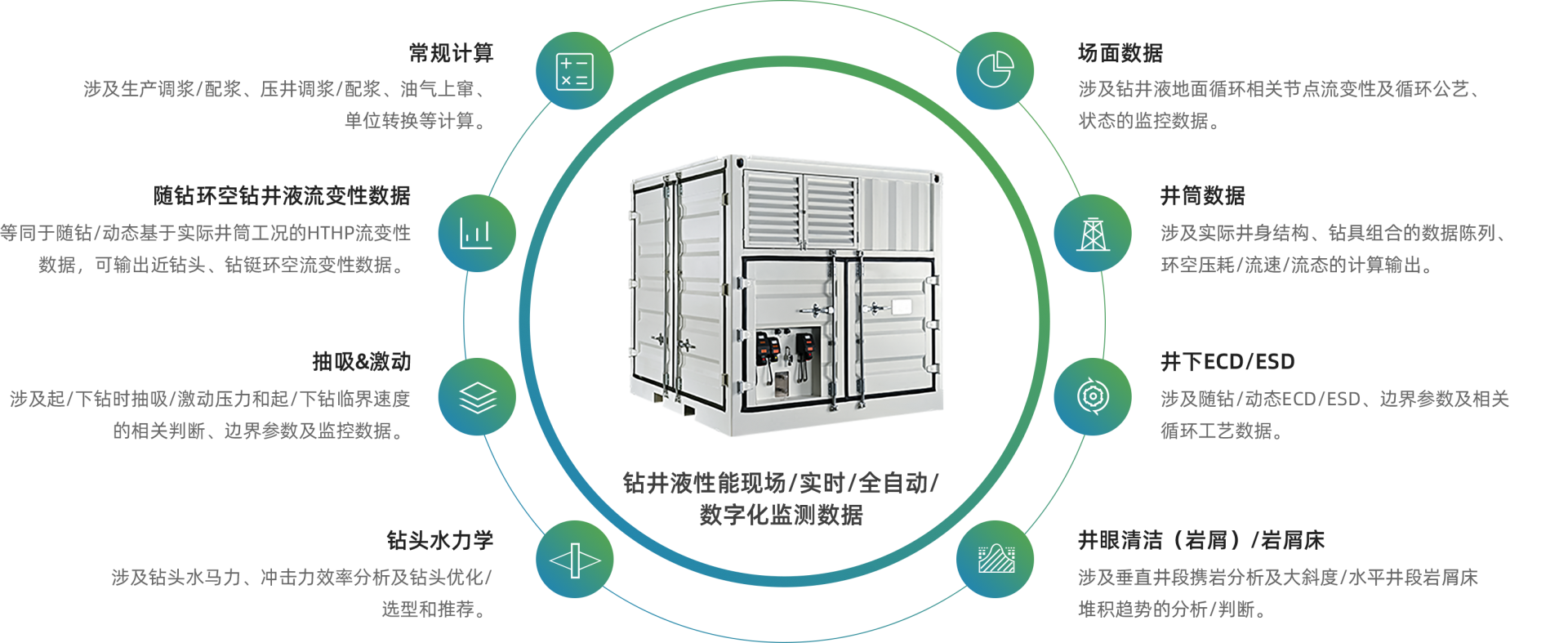

DFS系统数据能力
DFS System Data Capability

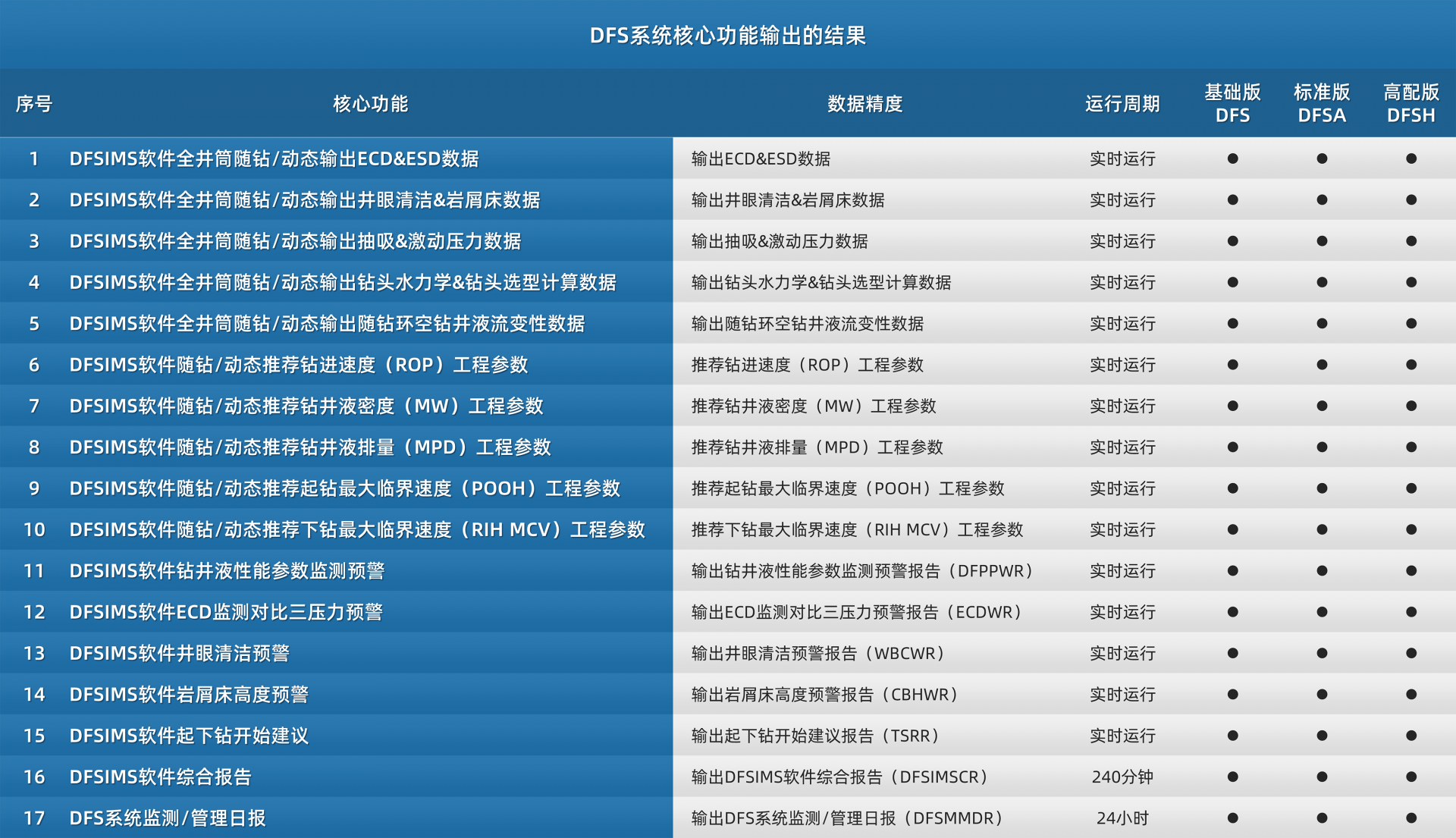

DFS系统核心功能：实现全井筒随钻/动态水力学数字化描述/分析/预警并完成相关工程参数推荐。

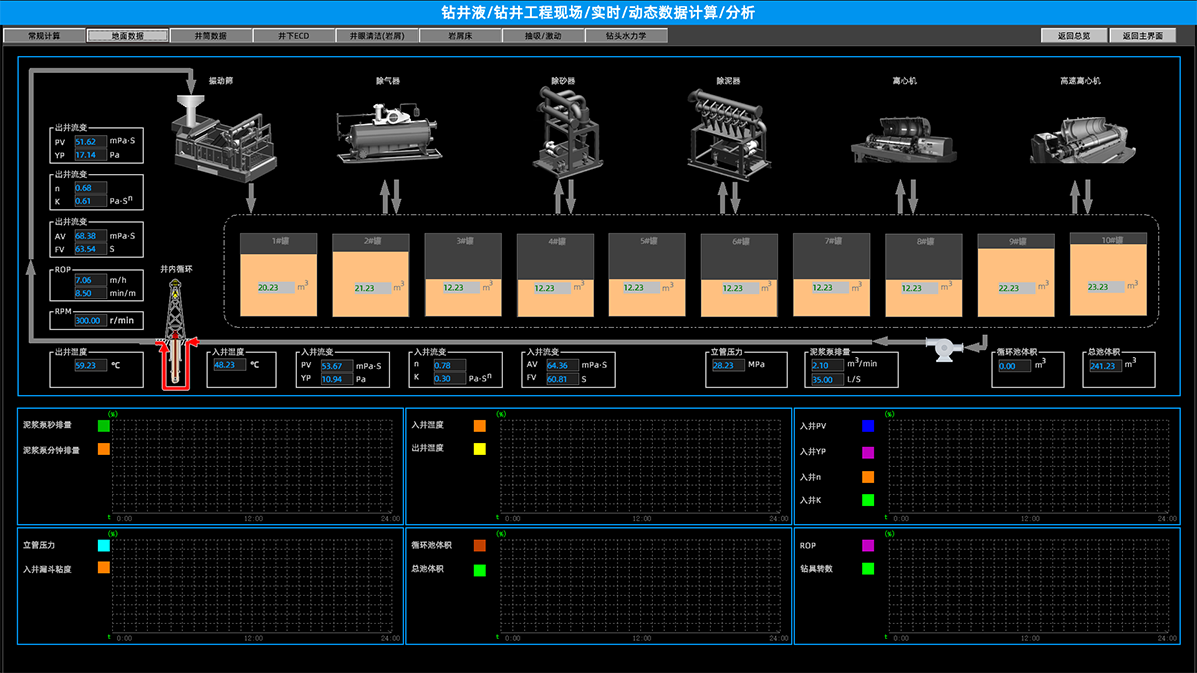

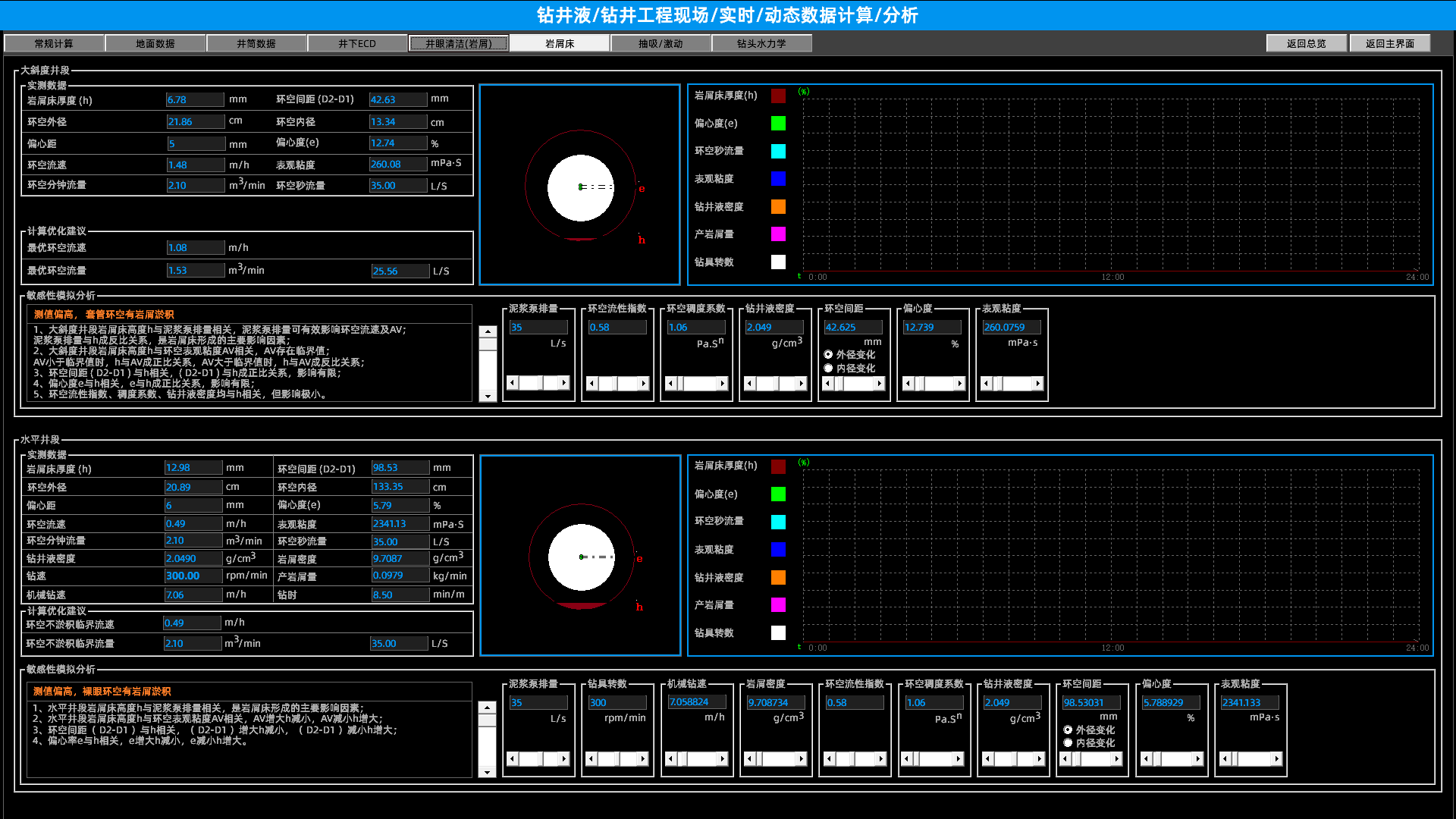

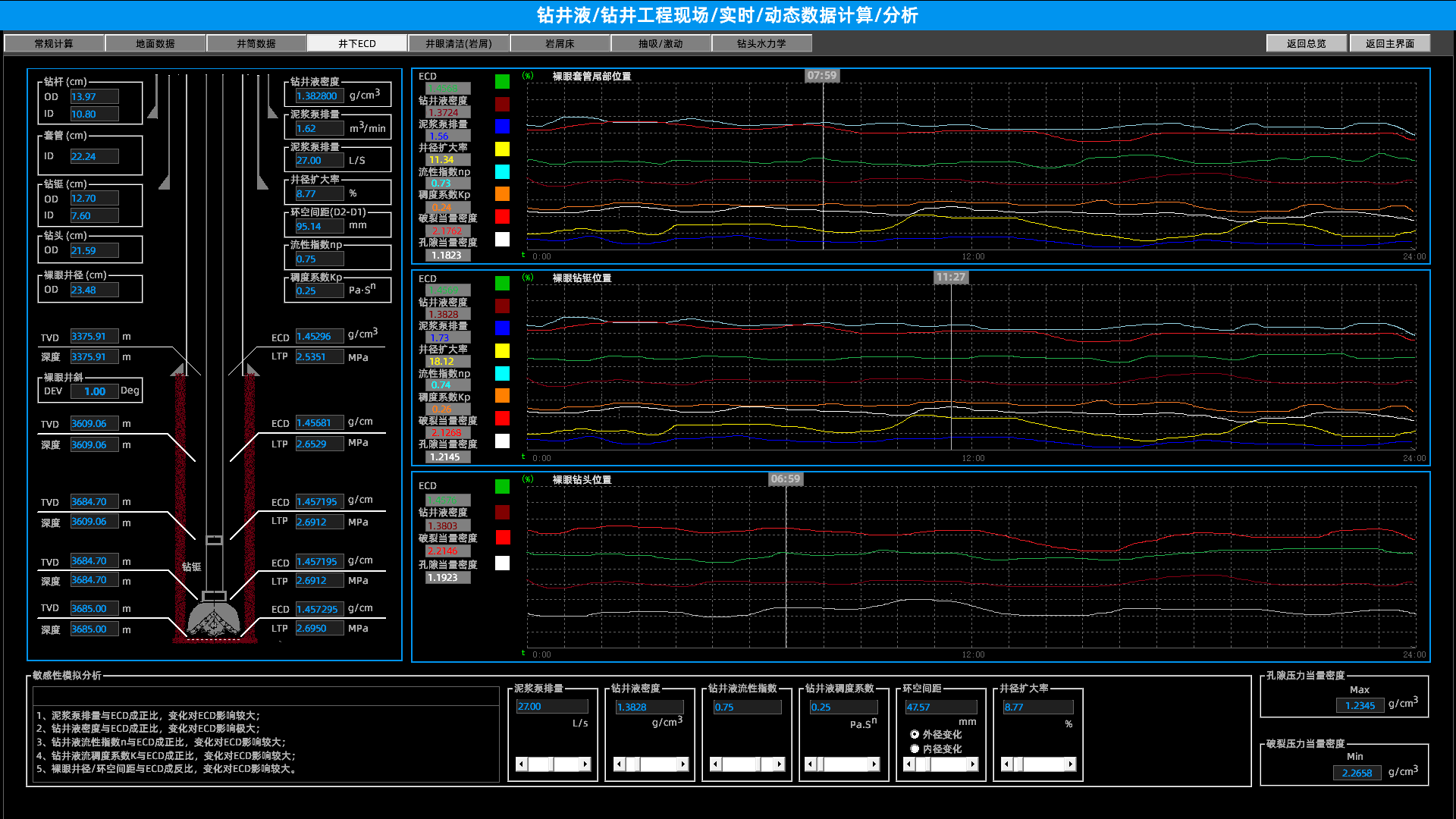

钻井液/钻井工程现场/实时/动态数据计算/分析
DFS系统应用的商业价值
Business Value of DFS System Application
最大限度规避因钻井液导致的井壁失稳、携岩不利、卡钻、井涌、井漏等工程复杂。
数字/智能化手段提升钻井液实时井控的防控能力。
缩短钻井周期，降低钻井液NPT，减少现场人员配置。
提升现场钻井液/钻井工程实施和管理的科学性、时效性。
作为油气钻井液领域刚需技术的突破，提升钻井工程利用数字/智能化手段获得可持续“提质/降本/增效”的工程能力。
DFS系统发展历程
Development History of DFS System
2018 / 12
中国创升益世公司推出第一代DFS系统
2019/05
创升益世携第一代DFS系统参加美国休斯敦OTC展会
2020/07
第二代DFS系统在中石油长宁页岩气宁209H27-2/宁209H27-3井完成测试/验证
2021/07
第二代DFS系统在中石化涪陵焦页107-7HF井完成测试/验证

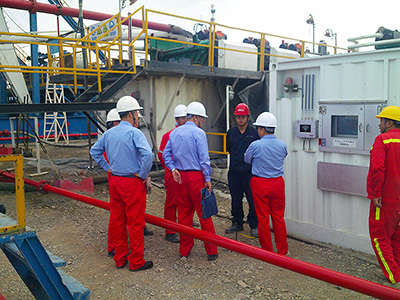

2021年07月20日，由中石化石油工程技术服务股份有限公司（石化油服）组织的“石化油服自动化/数字化钻井标准化建设及工厂化施工”现场展示活动在中石化涪陵焦页107-7HF井现场如期举行。由中国石油化工集团有限公司及石化油服领导带队的中石化一百多位各分公司领导和专家莅临现场观摩和调研，期间对创升益世DFS系统的数字化能力和现场表现给予肯定和认可。
2022 / 07
与中石油吐哈油田签署两年期服务合同并展开第一口井“陵探1井”技术服务
此次DFS系统技术服务的现场首秀，陆续迎来吐哈油田分公司、中石油西部钻探公司各级领导和技术人员在现场进行观摩、调研和指导。大家对DFS系统钻井液性能现场监测数据的全面性、准确性予以肯定。
2022/09
与中石油西南油气田签订第一口井“泸页1井”技术服务合同
DFS系统利用现场录井/定向井实时数据和自身全自动/实时检测的钻井液性能参数，结合钻井工程设计、地质实际和工程现场实情，实现全井筒随钻/动态水力学数字化描述/分析/预警并完成相关工程参数推荐；推动让数据说话、让数据产生工程洞见、让信息化/自动化/数字化技术为油气钻井工程“保驾护航”的新模式，赢得用户广泛认可。
2023/05
中石油西南油气田第二口井“七北001-H2井”技术服务合同开展
2019 / 01

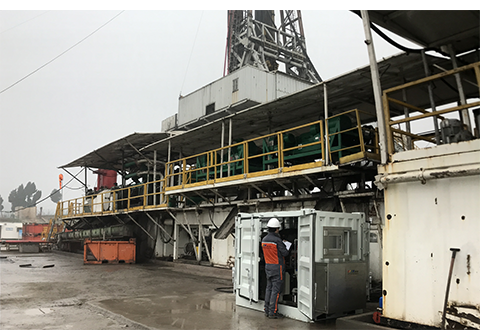

第一代DFS系统在四川威远页岩气钻井现场进行首次测试
2019/11
中国创升益世公司推出第二代DFS系统

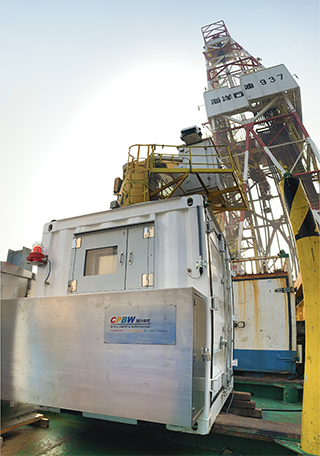

2020/12

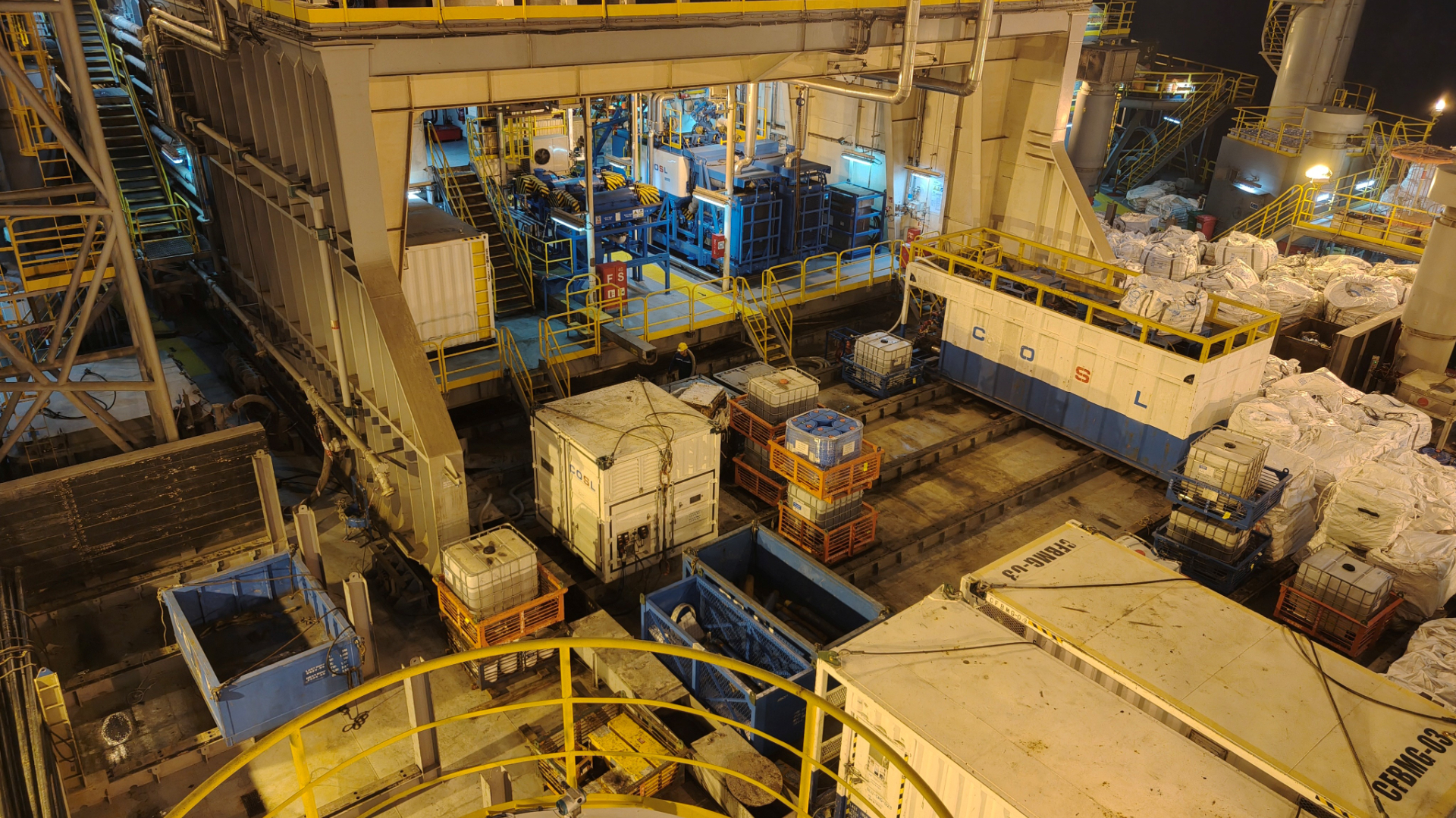

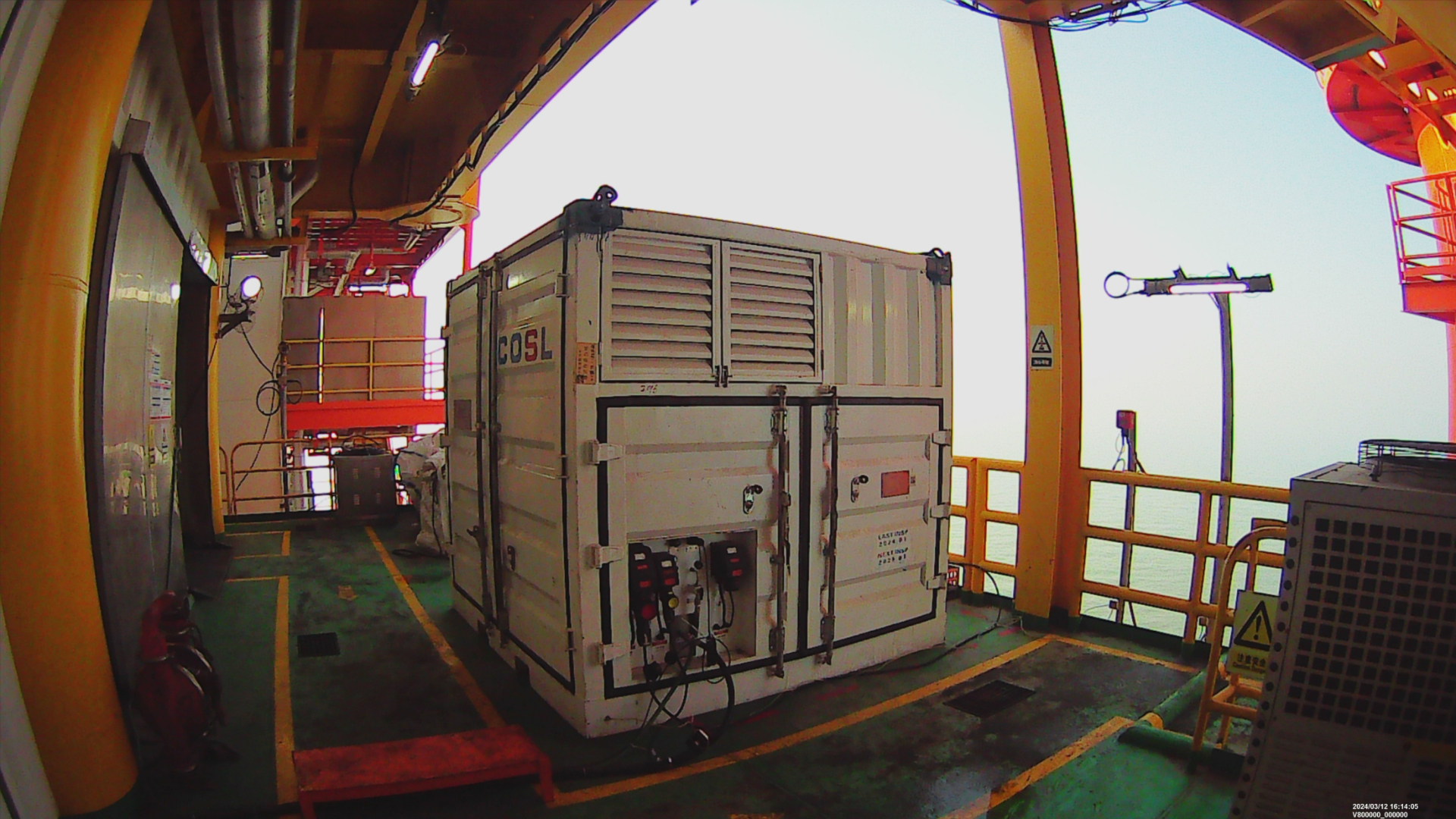

第二代DFS系统在中海油服海洋937平台完成测试/验证
2022/03
中国创升益世公司推出第三代DFS系统
2022/08

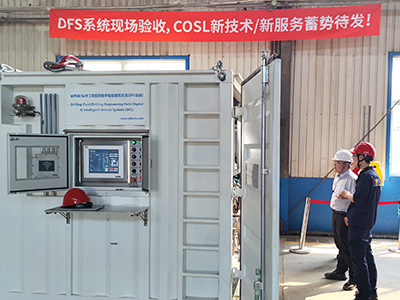

COSL中海油服三套订单出厂/现场验收
DFS系统海洋版首批3套设备落地中海油市场是COSL和创升益世双方“产研结合”、共同努力的成果，是油气工程技服企业数字化战略转型/升级所面临“跨界痛点”与专业制造企业“研发/投入”能力相结合的成功案例。
2023 / 04
中石油吐哈油田分公司第二口井“萨12井”技术服务合同开展
2023 / 05

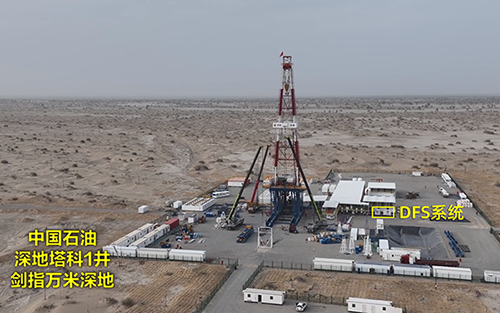

应邀参加中国石油“深地塔科1井”开钻典礼
DFS系统应邀参加中石油塔里木油田“深地塔科1井”12000米项目开钻典礼并开展DFS系统技术服务。
