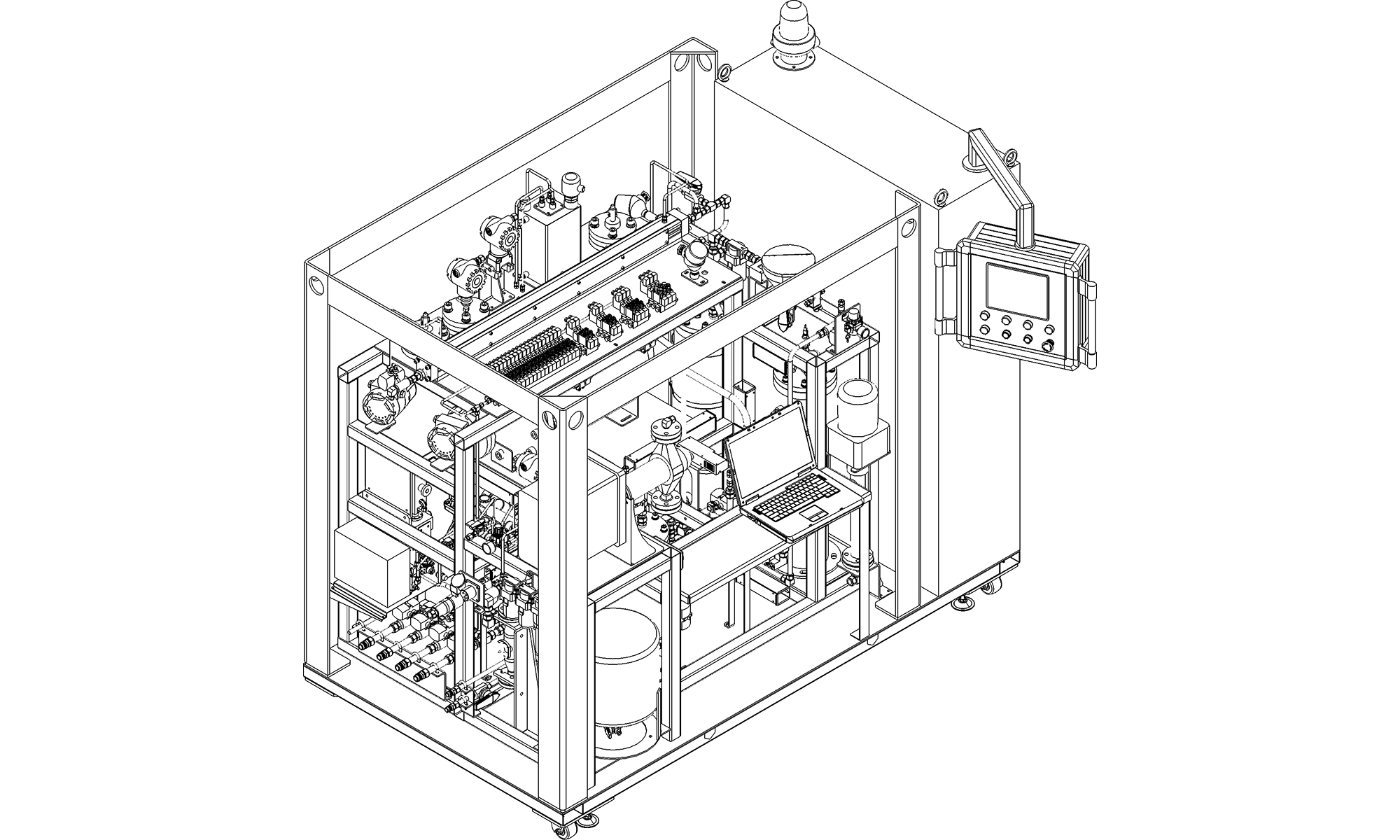

钻井液性能实验室自动检测&模拟分析系统-DFSL系统
DFSL System

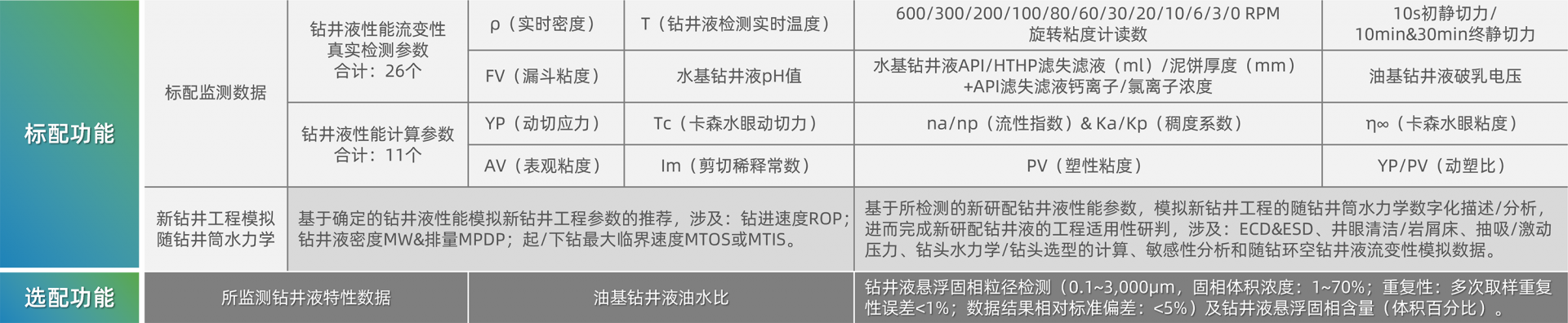

DFSL系统数据输出
DFSL System Data Output

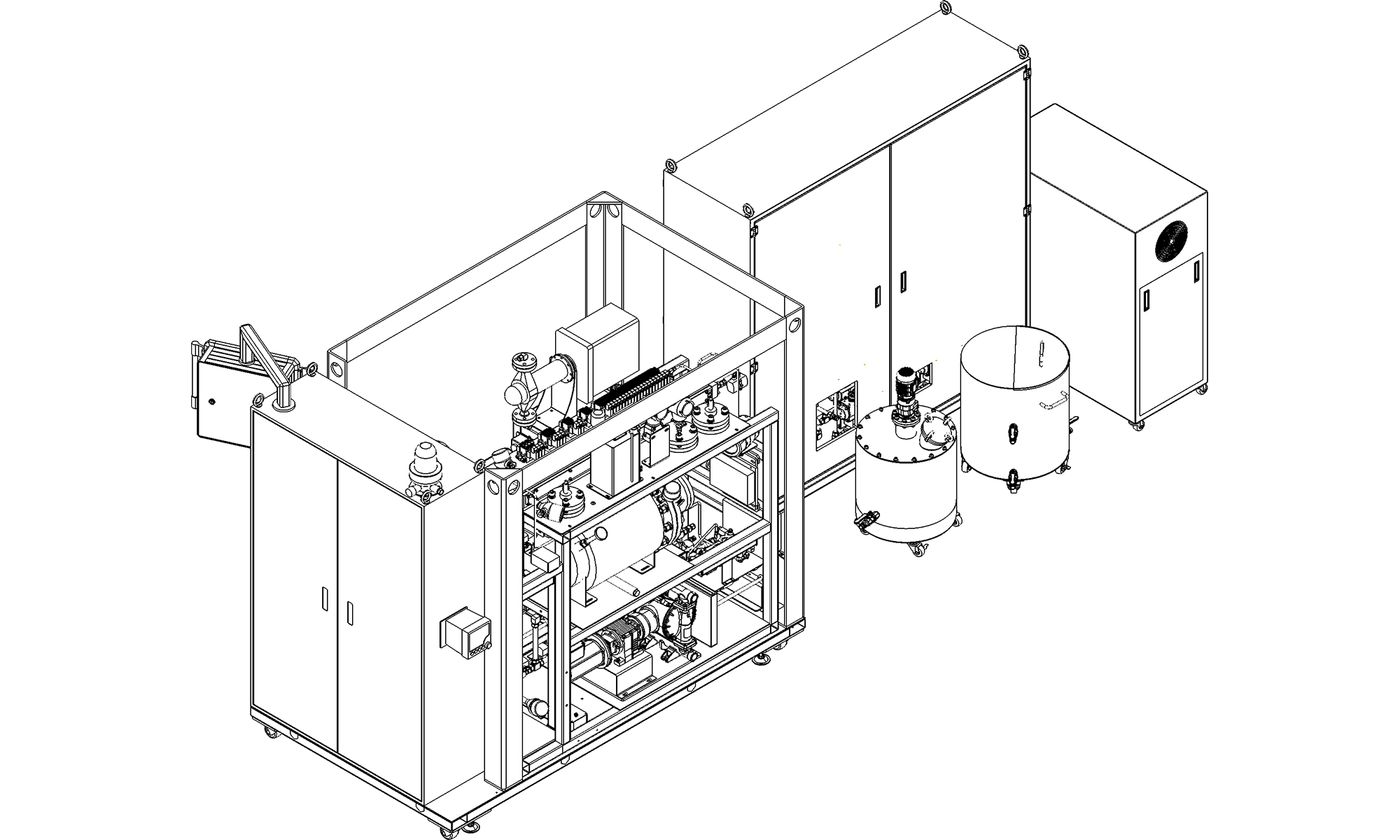

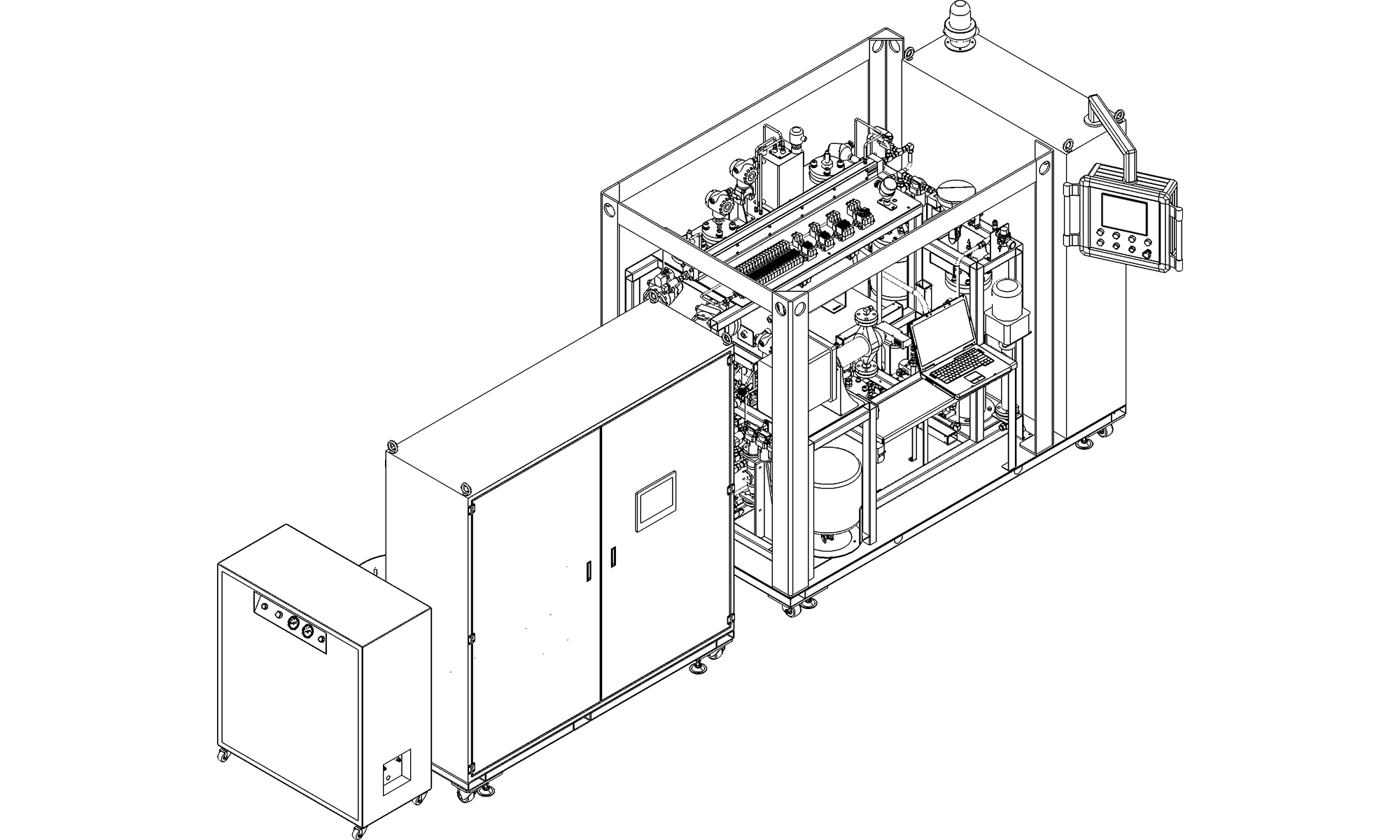

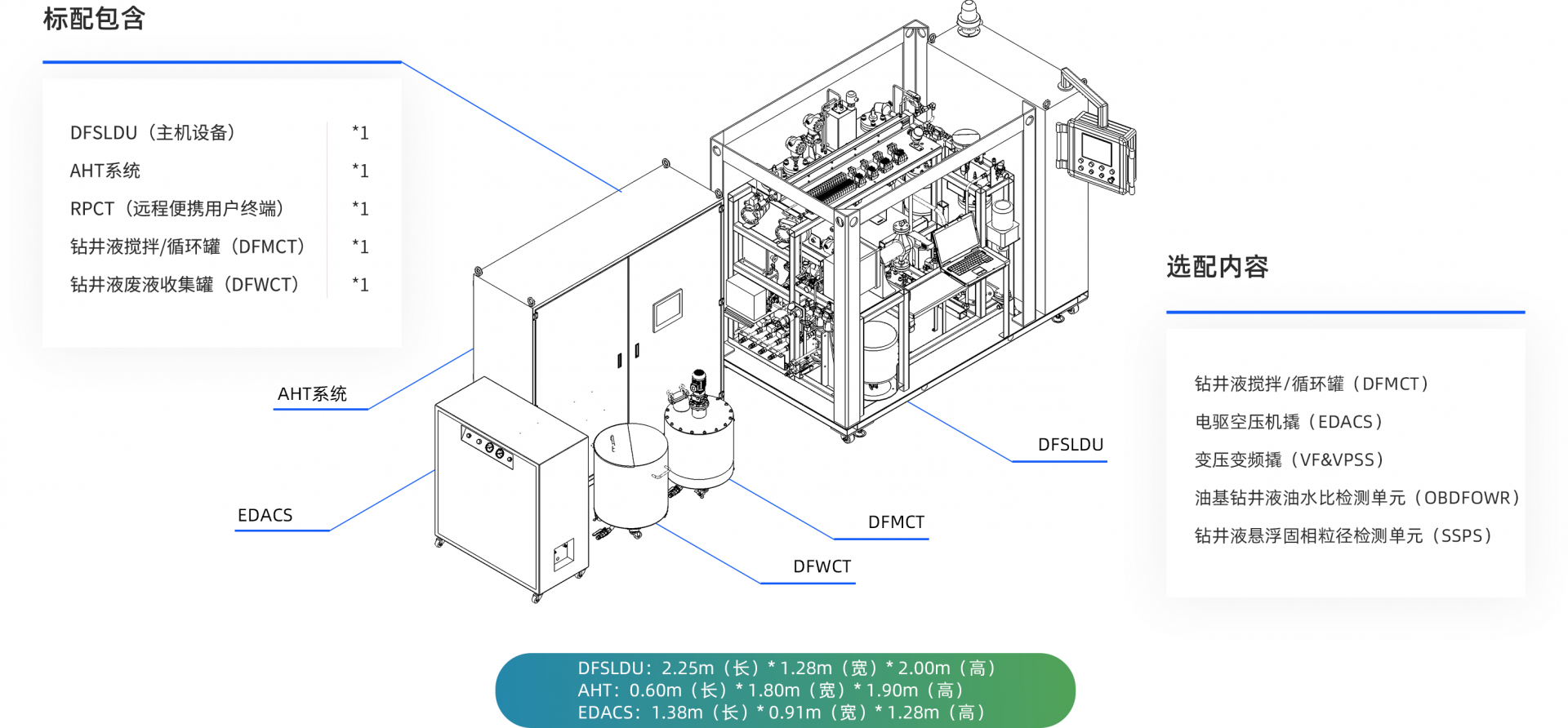

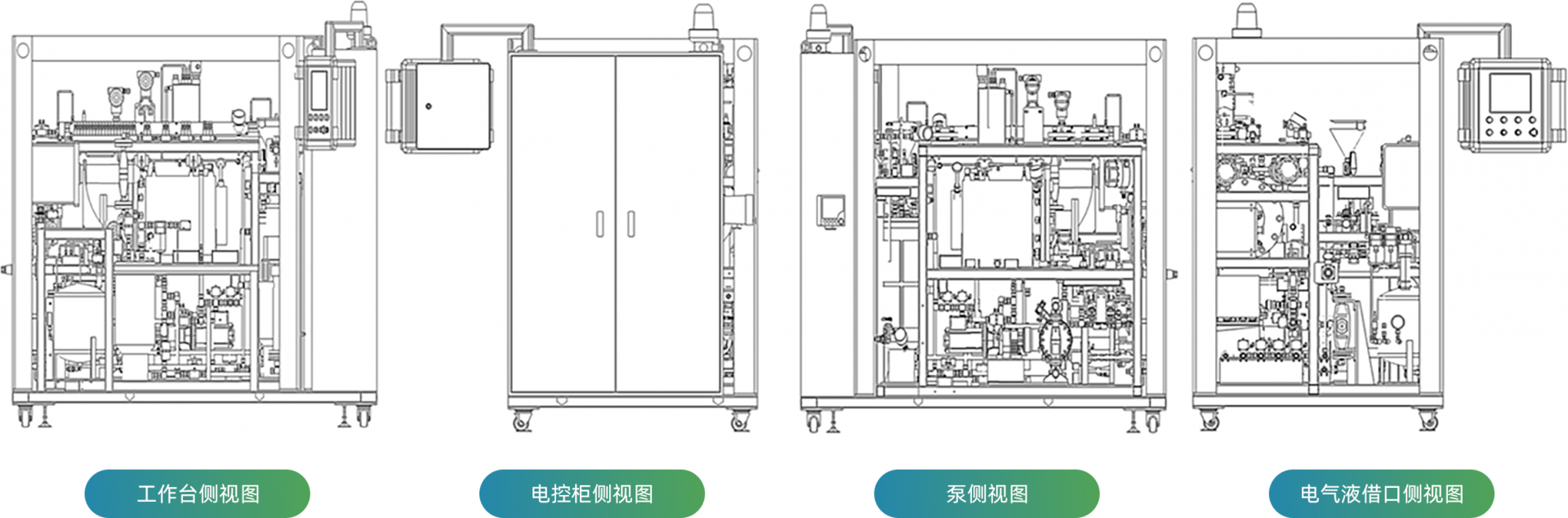

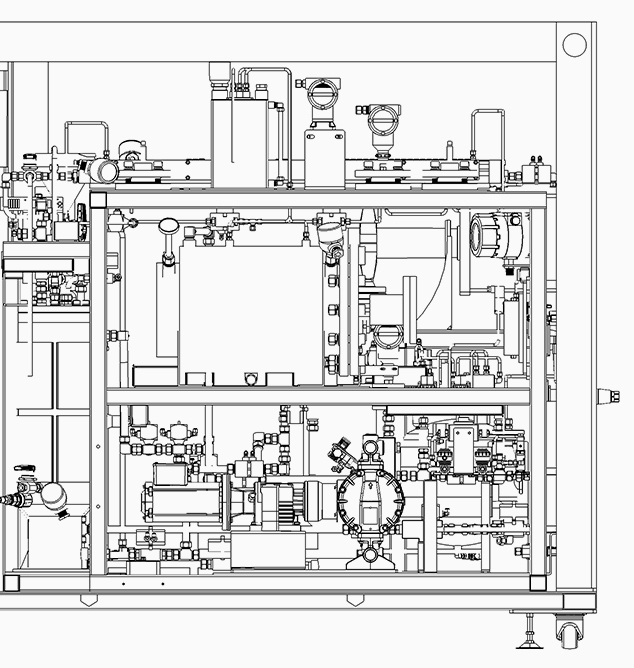

DFSL系统构成和实验室布放
DFSL System Composition and Laboratory Layout

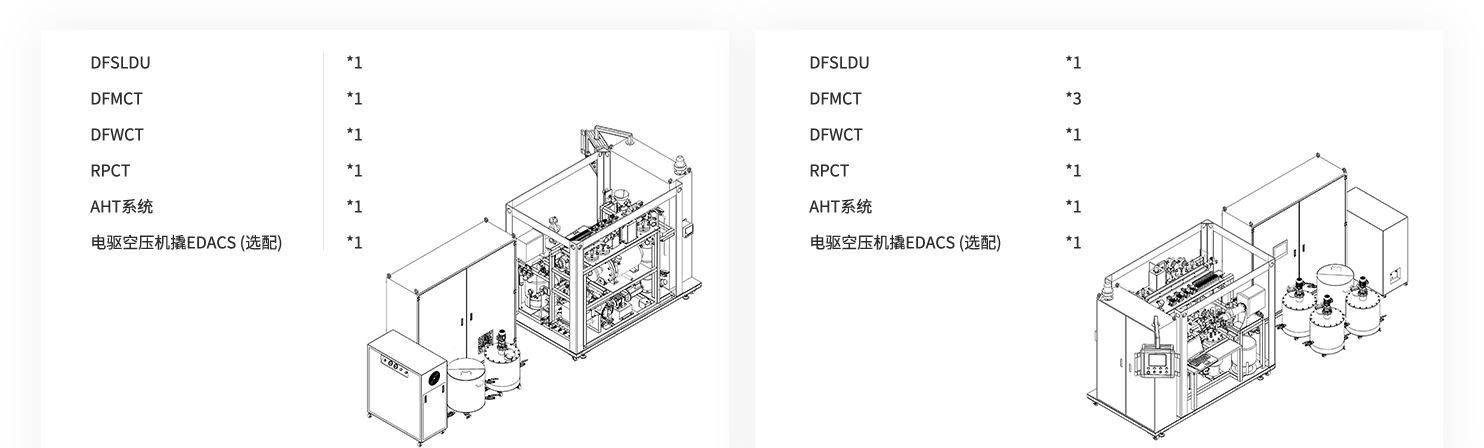

DFSL系统实验室布放
实验室需具备：电源（国内AC380V/50Hz + 国外AC460V/60Hz）、仪表风（压力：0~0.8Mpa）（电驱空压机撬EDACS为选配）和供水管线。
DFSL系统标配功能
DFSL System Standard Function
1
适用于油气钻井工程钻井液研配、制备的实验室及配液站等；设备运行环境适应性温度：10~45℃；
2
适用钻井液：水基/油基/合成基/无固相钻井液（不涉及堵漏专用钻井液）；
● AV=0~150mPa·s（水基钻井液推荐监测温度：50℃；油基钻井液推荐监测温度：65℃）；温度范围：10~80℃；
● 密度=0~3g/cm³，输出频率: 每5分钟。
● AV=0~150mPa·s（水基钻井液推荐监测温度：50℃；油基钻井液推荐监测温度：65℃）；温度范围：10~80℃；
● 密度=0~3g/cm³，输出频率: 每5分钟。
3
自动实现钻井液流型(宾汉/幂律/赫巴/卡森)的判断；具备直接获取多数据能力及周期性呈现批数据/曲线的功能；
4
IEC61131-具备在线自动水基钻井液PH值监测功能；具备在线自动油基钻井液电稳定性监测功能；
5
配备AHT子系统，实现水基钻井液在线自动API/HTHP (3.45MPa差压；100/120/150/175/200°C) 滤失滤液&泥饼厚度检测及API滤失滤液Ca2+/Cl-浓度在线自动检测；
6
配备RPCT，实现远程监控DFSL+新钻井模拟随钻的钻井液井筒水力学数字化分析和研判能力 (涉及：ECD&ESD、井眼清洁/岩屑床、抽吸/激动压力、钻头水力学/钻头选型的计算、敏感性分析和随钻环空钻井液流变性模拟数据)；实现新钻井针对不同钻井液性能的工程模拟和数据比对；实现基于确定的钻井液性能的新钻井工程参数推荐，涉及钻进速度、钻井液密度&排量、起/下钻最大临界速度；形成处理钻井液工程复杂时具备数据支撑的模拟/研判能力；
7
具备通过本地有线/无线网络进行数据传输的功能 (WITS0协议、WITSML格式和TCP/IP MODBUS协议)；
8
DFSLDMDR：DFSL系统检测/管理日报，DFSL系统用来记录所检测钻井液性能参数及系统相关运管状态的报告；
9
依据《中华人民共和国国家计量检定规程JJG1002-2005》和ANSI/API 13b-1/2 标准，DFS系列产品出厂前均完成相关非牛顿流体流变性检测的标定操作，系统自动生成数字化标定报告；遵循ANSI/API 13B-1/2和GB/T 16783.1/2标准的指引。
DFSL系统标配相关数据精度
1
密度：标称精度：±0.002g/cm³；钻井液精度: 0.005~0.01g/cm³；
2
系统输出流变性数据符合度：
A：3~100RPM读数，±1.533Pa，
B：200~600RPM读数，±1.022Pa，
C：初/终切数据：±1.533Pa，平均重复性：≥95%；
B：200~600RPM读数，±1.022Pa，
C：初/终切数据：±1.533Pa，平均重复性：≥95%；
3
水基钻井液pH值：0~14，精度：<0.3漂移；
4
AHT子系统：API滤失，滤液（±0.1ml），泥饼厚度（±0.5mm）；
5
API滤失滤液的钙/氯离子浓度检测：
● Ca2+浓度<400mg/L，误差40~80mg/L；Ca2+浓度>400mg/L，误差<10%；重复性：>95%；
● Cl-浓度<1,000ppm，误差100~200ppm；Cl-浓度>1,000ppm，误差<10%；重复性：>95%。
● Ca2+浓度<400mg/L，误差40~80mg/L；Ca2+浓度>400mg/L，误差<10%；重复性：>95%；
● Cl-浓度<1,000ppm，误差100~200ppm；Cl-浓度>1,000ppm，误差<10%；重复性：>95%。
DFSL系统选配功能
DFSL System Optional Function
1
钻井液双吸入或三吸入循环系统实现实验室不同钻井液研配的数据检测及数据比对；
2
钻井液搅拌/循环罐（1~2个）；
3
在线自动油基钻井液油水比：低含水范围：0~20%，重复性：±0.1%，合格率：≥95%；
4
在线自动钻井液悬浮固相粒径检测及在线自动钻井液悬浮固相含量检测(SSPS)(体积百分比)；
5
变压变频撬VF&VPSS：AC380V/50Hz+AC460V/60Hz，25KVA，IP65；
6
电驱空压机撬EDACS：功率：2.2KW，电源：220V/50Hz，噪音：小于55dB(A)；输出压力：0~0.8Mpa；排气量：150L/min，无油润滑、免维护、静音；
7
备注：
● 上述6个选配功能是基于标配的存在而运行，用户基于标配的情况下可进行选择；
● 上述6个选配功能之间没有因果和相互依赖关系。
● 上述6个选配功能是基于标配的存在而运行，用户基于标配的情况下可进行选择；
● 上述6个选配功能之间没有因果和相互依赖关系。
DFSL系统数据能力
DFSL System Data Capability
DFSL系统应用的商业价值
Business Value of DFSL System Application
提升钻井液研配/验证/研判的能力/效率。
单一系统取代基础实验室，减少钻井液研配/制备人员、降低实验室配置/管理的投入，使钻井液研配/验证/研判能力更贴近现场和实际，降低钻井液非必要损耗和损失。
结合现场DFS系统的应用，实现钻井液从研配、制备到现场施工全流程数字化转型，夯实“智慧钻井液”技术/数据基础。
提升钻井液从研配、制备到现场施工全流程研判/决策的科学性/时效性，系统性获得可持续“提质/降本/增效”的结果。
